LED PCB在直显LED屏中的应用

在直显LED显示系统中，LED PCB作为核心电子载体，承担着LED灯珠的承载、电源分配以及信号传输等关键功能。同时，PCB还为驱动电路提供稳定可靠的连接基础，是保障LED显示屏稳定运行和显示效果的重要硬件支撑。

作为专业的LED PCB制造商，HoYoGo PCB在高密度布线、高精度加工以及可靠性控制方面积累了丰富经验，可为各类直显LED显示应用提供稳定且高品质的PCB产品。

直显LED屏的基本组成

直显LED屏由大量LED灯珠按照点阵排列组成，每一个像素点通常由RGB三色LED构成。完整的显示系统通常包括：

1）LED显示模组

2）驱动控制系统

3）电源系统

4）信号接收与处理系统

在这些组成部分中，LED PCB贯穿于显示模组与驱动系统之间，不仅承担各类电子元件的连接功能，同时对信号传输稳定性及整体显示性能起着关键支撑作用。

LED PCB在直显LED屏中的应用

1、像素承载

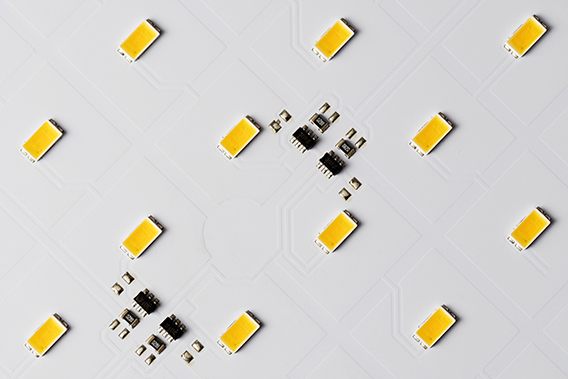

直显LED屏的核心在于像素点阵结构。而LED PCB是LED灯珠的主要承载载体，承担着关键支撑作用。大量LED灯珠按照一定的像素间距规则精确排列在PCB上，构成显示画面的基本单元。

LED PCB通过支持高密度集成与精确布局，使显示系统能够实现小间距高清显示。同时，稳定的电气连接与均衡的电流路径设计，有助于保证LED发光一致，从而提升画面的亮度均匀性与色彩表现。因此，直显LED屏可以在保证显示质量的同时，满足从小间距高清显示到大尺寸拼接应用的多样化需求。

2、驱动控制与信号传输

直显LED屏通过驱动系统对每个像素点的亮灭及亮度变化进行精确控制，从而实现动态画面的显示。在这一过程中，LED PCB承担着信号传输与电路连接的关键作用。

控制系统输出的图像信号通过PCB传输至驱动芯片，再由驱动电路对LED灯珠进行精细调控，从而实现亮度与色彩的还原。稳定的信号传输以及合理的电路设计，有助于提升画面刷新稳定性，减少闪烁、拖影等显示问题，确保画面显示的连贯性与稳定性。

3、电源传输

直显LED屏通常由大量LED灯珠组成，对供电稳定性与电流分配能力提出了较高要求，因此可靠的电源系统是保障显示效果的重要基础。

LED PCB在电源系统中承担着电能传输与分配的关键作用。通过合理的布线设计与高效的电源分配结构，使电流能够均匀传输至各驱动电路及LED阵列。良好的电源完整性设计有助于降低电压波动，确保各像素点发光一致，从而避免局部过亮或过暗现象，进一步提升显示画面的均匀性与稳定性。

4、系统稳定性

直显LED屏常应用于户外或复杂环境中，如高温、潮湿及多尘场景，并需要长时间连续运行，因此对系统稳定性与可靠性提出了更高要求。

LED PCB在系统中通过优化电路结构与连接可靠性，保障信号与电源在长期运行中的稳定传输。高质量的PCB设计与制造工艺有助于降低焊点失效、连接不良等潜在风险，从而提升显示系统的整体可靠性及环境适应能力。

5、模块化显示

直显LED屏通常采用模块化设计，由多个标准化显示模组拼接组成，便于安装、维护与扩展。这种结构不仅提高了系统的灵活性，也降低了后期维护成本。

LED PCB作为显示模组的核心基础，在模块化结构中承担着关键支撑作用。通过统一的布局设计与标准化接口，PCB确保各模组之间能够实现稳定连接与一致显示。同时，高精度的制造工艺有助于保证拼接平整度与显示一致性，从而提升整体画面效果与系统可靠性。

6、推动显示技术发展

随着小间距LED、Mini LED及Micro LED等技术的不断发展，直显LED屏正向更高分辨率、更高亮度及更高对比度方向持续升级。

在这一过程中，LED PCB作为基础电子载体，通过支持更高密度的封装需求与更精细的线路设计，为驱动与信号系统提供稳定支撑。其可靠的电气性能与制造精度，为显示系统性能提升提供了重要保障，从而助力直显LED屏实现更高品质的显示效果与更稳定的长期运行。

HoYoGo是一家国际化、专业、可靠的LED PCB制造商，我们拥有自己的生产基地。凭借丰富的经验、强大的生产能力和完善的资源，我们能够为您提供从小到大批量生产的一站式服务。如果您有相关的需求，欢迎与我们联系！
